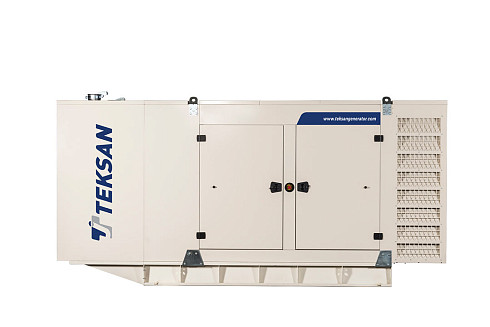

Дизельный генератор TJ600PE5L
Стандартное оборудование
Двигатель
Генераторы Teksan соответствуют стандартам ISO 8528, ISO 3046, BS 5514, DIN 6271 и включают в себя двигатели мирового технологического уровня, обеспечивающих низкий расход топлива, точную регулировку скорости, с монтированным насосом топлива, регулятором частоты механического или электронного типа.
Альтернатор
В продукции ТЕКСАНА используются альтернаторы, прошедшие все опытные этапы, соответствующие стандартам IEC 60034-1; CEI EN 60034-1; BS 4999-5000; VDE 0530, NF 51-100,111; OVEM-10, NEMA MG 1.22., не
требующие обслуживания, с регулятором напряжения электронного типа, обеспечивающим точное регулирование напряжения высококачест-венный альтернатор, предпочитаемый во всем мире благодаря своей производительности и прочности.
Контрольные панели, используемые в стандартных генераторных установках Teksan обеспечивают легкость и безопасность использования. Легкий мониторинг состояния генератора посредствам измеренных и статистических параметров, рабочих режимов, сигналов и предупреждений. Панель с электронным модулем контроля и кнопкой экстренной остановки на передней стороне изготовлена из стального листа и покрашена в электростатической порошковой краской. Наряду с качественным стандартными панелями, компания Teksan предоставляет клиентам панели особого дизайна и решений по требованиям заказчика.
Шасси и топливный бак
Благодаря прочной структуре и виброгасителям, обеспечивающим характеристики и прочность к нагрузкам, минимизируется уровень вибрации генераторной установки. Все шасси укреплены рым-болтами. Наряду со стандартными шасси, произведенными Teksan, компания разрабатывает специальные решения, обеспечивающие легкость транспортировки и установки в зависимости от требований клиента. В генераторных установках мощностью менее 1600 кВа топливный бак интегрирован в шасси. В генераторных установках мощностью более 1600 кВа топливный банк прямоугольного типа предоставляется отдельно к генераторной установке. Во всех типах топливных баков имеется индикатор уровня.
Система охлаждения
Качественные Радиаторы промышленного типа, расширительный бак и охлаждающий вентилятор, Сходящие в состав генератора, обеспечивают постоянство температуры генераторной установки.
Характеристики кабины
Кабины генераторных установок TEKSAN соответствуют следующим характеристикам:
- Соответствие директивам 2000/14/EC, Сертифицированный уровень шума
- 2-х или 4-х точечное транспортирование в зависимости от размера кабины
- Глушитель шума на выхлопе, встроенный внутри кабины
- Кнопка экстренной остановки внутри кабины
- Усовершенствованные каналы воздухозаборника, обеспечивающие однородное охлаждение внутри кабины
- Выход воздуха радиатора и выход выхлопных газов, встроенный по направлению вверх
- Верхняя крышка кабины, обеспечивает наполнение воды и антифриза в радиатор
- Коррозионно-стойкие краски
- Повышенная звукоизоляции
Демонтируемые детали обеспечивают легкость обслуживания и транспортировки
Наряду со стандартными размерами кабин компания TEKSAN осуществляет производство кабин с требуемым заказчику уровнем шума и размерами.
Опцион установки и устройства
Некоторые опционные устройства генераторной установки, предоставляемые Teksan:
- Генератор переменного тока среднего напряжения
- Программы дистанционного (Remote) радиатора
- Система автоматического наполнения топлива
- Топливный бак, масляный поддон, панели, нагреватели катушек переменного тока
- Генератор с двойным AVR и PMG
- Системы синхронизации
- Выходной выключатель генератора
- Панель передачи сеть-генератор | Изолированные кабины в соответствии с требованиями уровня шума | Сейсмические решения | Прицеп | Дистанционный мониторинг
Особенности контроллера: TJ-509-T
- TJ-509T – генераторный контролер будущего поколения с надежным и низкой себестоимостью дизайна, с множеством функций, с обширными средствами связи.
- В промышленной категории прибор соответствует самым жестким мировым стандартам безопасности, вибрации, EMC и экологичности. Обновление программного обеспечения может быть выполнено через порт USB.
- Мониторинг и программирование осуществляется через USB, RS485, Ethernet и GPRS на компьютере и Windows..
- Программное обеспечение Rainbow Scada предоставляет возможность неограниченного мониторинга и контроля с одного центра.
Функции
- AMF устройство непрерывного перехода
- ATS устройство непрерывного перехода
- Устройство дистанционного запуска•
- Устройство ручного запуска
- Контроллер двигателя
- Дистанционный мониторинг и контроль
- Экран осциллографа с формой волны V & I
- Анализ V & I гармоники
- Трансформатор тока генератора или нагрузки
Связь
- Ethernet
- GSM-GPRS
- Встроенный веб-сервер
- Веб-мониторинг
- Веб-программирование
- GSM-SMS
- Е-почта
- Modbus RS-485
- Modbus TCP/IP
- SNMP
- Доступ к USB (опционально)
- USB Device
- RS-485
- RS-232
- J1939-CANBUS
Соединения
- 3-фазная 4-х проводная, звезда
- 3-фазная 4-х проводная, треугольник
- 3-фазная 3-х проводная, 3 CTs
- 3-фазная 3-х проводная, 2 CTs (L1-L2)
- 3-фазная 3-х проводная, 2 CTs (L1-L3)
- 2-фазная 3-х проводная, L1-L2
- 2-фазная 3-х проводная, L1-L3
- 1-фазная 2-х проводная
Производство | Teksan |
Двигатель | Perkins |
Модель | 2806A-E18TAG1A |
Мощность, кВт | 480 |
Мощность, кВА | 600 |
Габаритные размеры:исполнение в кожухе (Ш х Д х В): | 1650x5360x2450 |
Габаритные размеры:открытое исполнение (Ш х Д х В): | 1650x3500x2160 |
Номинальное напряжение, В | 230/400 |
Род тока | Переменный, трехфазный, 3N |
Частота, Гц | 50 |
Тип | Четырехтактный дизельный двигатель |
Расход топлива P=50 %, л/ч | 55 |
Расход топлива P=75 %, л/ч | 81 |
Расход топлива P=100 % , л/ч | 111 |
Модель генератора | TAL047D |
Мощность Prime (PRP) kVA | 550 |
Мощность Prime (PRP) kW | 440 |
Номинальная мощность (в резервном режиме) 400_50 Hz | 600 |
Объем двигателя, л. | 18.13 |
Полная мощ.двигателя(Standby50Hz) | 592.7 |
