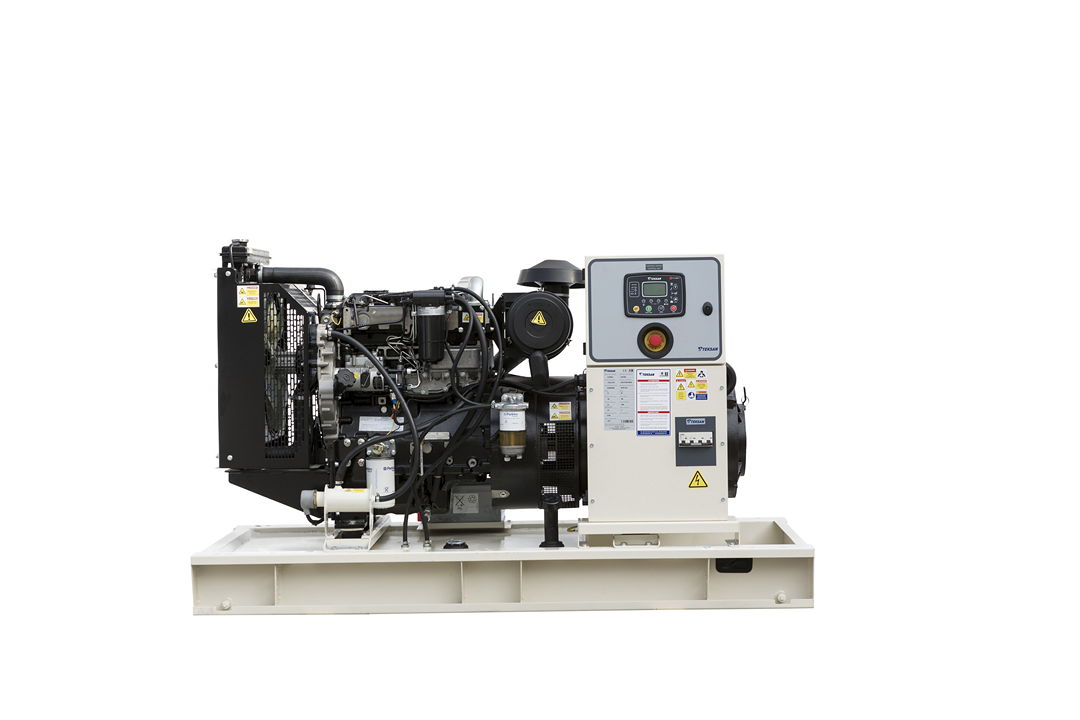

Дизельный генератор TJ72PE5L

Стандартное оборудование

Двигатель

Генераторы Teksan соответствуют стандартам ISO 8528, ISO 3046, BS 5514, DIN 6271 и включают в себя двигатели мирового технологического уровня, обеспечивающих низкий расход топлива, точную регулировку скорости, с монтированным насосом топлива, регулятором частоты механического или электронного типа.

Альтернатор

В продукции ТЕКСАНА используются альтернаторы, прошедшие все опытные этапы, соответствующие стандартам IEC 60034-1; CEI EN 60034-1; BS 4999-5000; VDE 0530, NF 51-100,111; OVEM-10, NEMA MG 1.22., не
требующие обслуживания, с регулятором напряжения электронного типа, обеспечивающим точное регулирование напряжения высококачест-венный альтернатор, предпочитаемый во всем мире благодаря своей производительности и прочности.

Контрольные панели, используемые в стандартных генераторных установках Teksan обеспечивают легкость и безопасность использования. Легкий мониторинг состояния генератора посредствам измеренных и статистических параметров, рабочих режимов, сигналов и предупреждений. Панель с электронным модулем контроля и кнопкой экстренной остановки на передней стороне изготовлена из стального листа и покрашена в электростатической порошковой краской. Наряду с качественным стандартными панелями, компания Teksan предоставляет клиентам панели особого дизайна и решений по требованиям заказчика.

Шасси и топливный бак

Благодаря прочной структуре и виброгасителям, обеспечивающим характеристики и прочность к нагрузкам, минимизируется уровень вибрации генераторной установки. Все шасси укреплены рым-болтами. Наряду со стандартными шасси, произведенными Teksan, компания разрабатывает специальные решения, обеспечивающие легкость транспортировки и установки в зависимости от требований клиента. В генераторных установках мощностью менее 1600 кВа топливный бак интегрирован в шасси. В генераторных установках мощностью более 1600 кВа топливный банк прямоугольного типа предоставляется отдельно к генераторной установке. Во всех типах топливных баков имеется индикатор уровня.

Система охлаждения

Качественные Радиаторы промышленного типа, расширительный бак и охлаждающий вентилятор, Сходящие в состав генератора, обеспечивают постоянство температуры генераторной установки.

Характеристики кабины

Кабины генераторных установок TEKSAN соответствуют следующим характеристикам:

• Соответствие директивам 2000/14/EC, Сертифицированный уровень шума
• 2-х или 4-х точечное транспортирование в зависимости от размера кабины
• Глушитель шума на выхлопе, встроенный внутри кабины
• Кнопка экстренной остановки внутри кабины
• Усовершенствованные каналы воздухозаборника, обеспечивающие однородное охлаждение внутри кабины
• Выход воздуха радиатора и выход выхлопных газов, встроенный по направлению вверх
• Верхняя крышка кабины, обеспечивает наполнение воды и антифриза в радиатор
• Коррозионно-стойкие краски
• Повышенная звукоизоляции

Демонтируемые детали обеспечивают легкость обслуживания и транспортировки
Наряду со стандартными размерами кабин компания TEKSAN осуществляет производство кабин с требуемым заказчику уровнем шума и размерами.

Опцион установки и устройства

Некоторые опционные устройства генераторной установки, предоставляемые Teksan:

• Генератор переменного тока среднего напряжения
• Программы дистанционного (Remote) радиатора
• Система автоматического наполнения топлива
• Топливный бак, масляный поддон, панели, нагреватели катушек переменного тока
• Генератор с двойным AVR и PMG
• Системы синхронизации
• Выходной выключатель генератора
• Панель передачи сеть-генератор | Изолированные кабины в соответствии с требованиями уровня шума | Сейсмические решения | Прицеп | Дистанционный мониторинг

Особенности контроллера: TJ-509-T

• TJ-509T – генераторный контролер будущего поколения с надежным и низкой себестоимостью дизайна, с множеством функций, с обширными средствами связи.
• В промышленной категории прибор соответствует самым жестким мировым стандартам безопасности, вибрации, EMC и экологичности. Обновление программного обеспечения может быть выполнено через порт USB.
• Мониторинг и программирование осуществляется через USB, RS485, Ethernet и GPRS на компьютере и Windows..
• Программное обеспечение Rainbow Scada предоставляет возможность неограниченного мониторинга и контроля с одного центра.

Функции

• AMF устройство непрерывного перехода
• ATS устройство непрерывного перехода
• Устройство дистанционного запуска•
• Устройство ручного запуска
• Контроллер двигателя
• Дистанционный мониторинг и контроль
• Экран осциллографа с формой волны V & I
• Анализ V & I гармоники
• Трансформатор тока генератора или нагрузки

Связь

• Ethernet
• GSM-GPRS
• Встроенный веб-сервер
• Веб-мониторинг
• Веб-программирование
• GSM-SMS
• Е-почта
• Modbus RS-485
• Modbus TCP/IP
• SNMP
• Доступ к USB (опционально)
• USB Device
• RS-485
• RS-232
• J1939-CANBUS

Соединения

• 3-фазная 4-х проводная, звезда
• 3-фазная 4-х проводная, треугольник
• 3-фазная 3-х проводная, 3 CTs
• 3-фазная 3-х проводная, 2 CTs (L1-L2)
• 3-фазная 3-х проводная, 2 CTs (L1-L3)
• 2-фазная 3-х проводная, L1-L2
• 2-фазная 3-х проводная, L1-L3
• 1-фазная 2-х проводная
